◆产品的适用范围
适用于户内3～35kV系统电压互感器二次侧。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

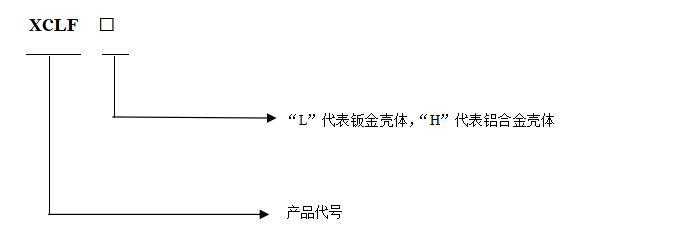

◆型号定义
◆功能及特点
1）模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
2）实时监控系统状态，对出现的异常运行状态做出准确判断，并做出及时动作；
3）工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
4）故障追忆功能，显示最近20次历史故障记录；
5）具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
6）双硬件看门狗电路确保软件运行的可靠性；
7）中文液晶显示，运行状态清晰，菜单式操作，方便易用。
◆安装开孔及接线图
●铝合金控制器尺寸图
主机前面板尺寸为260*180mm，深度170mm，开孔尺寸为220*178mm。

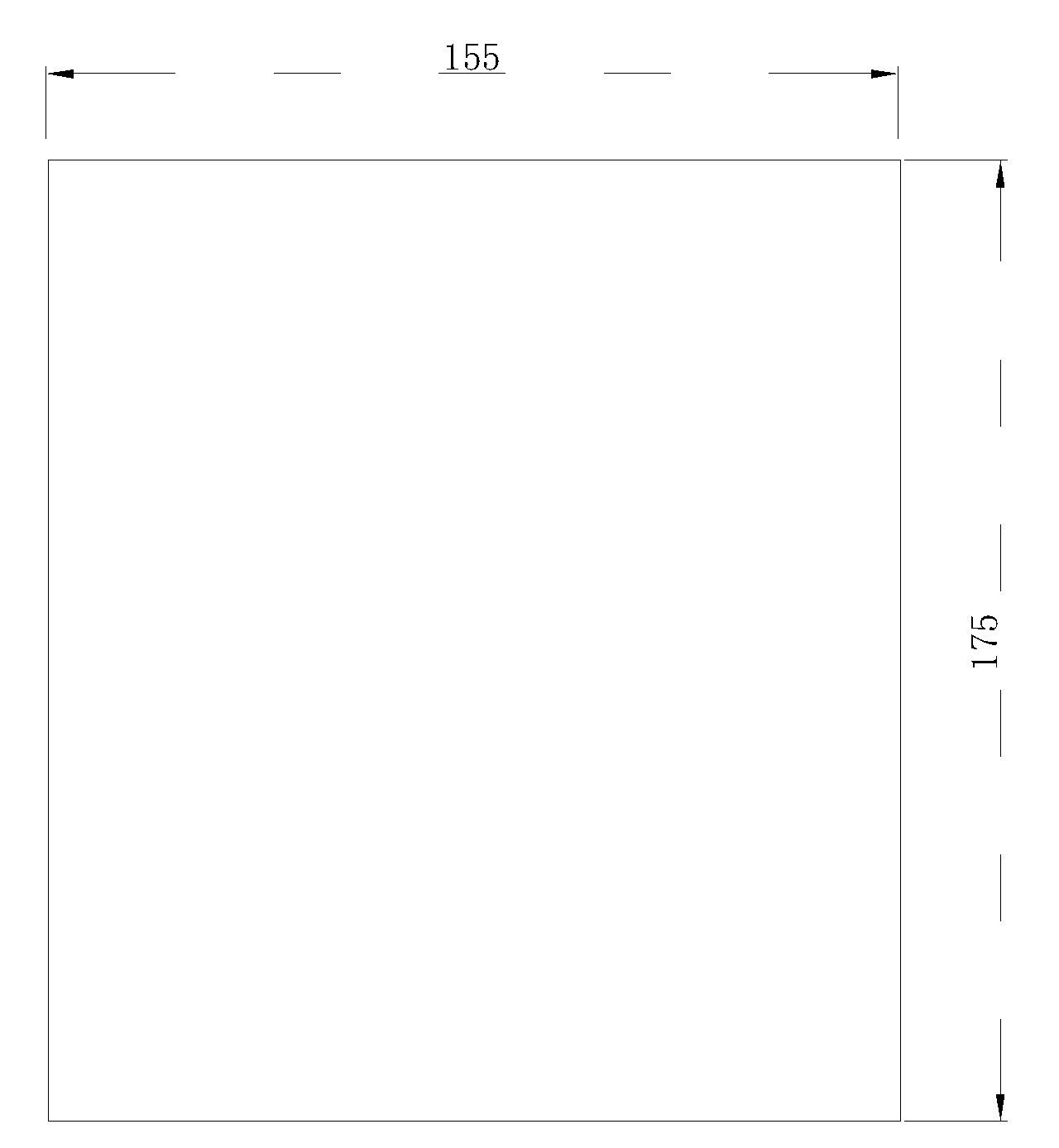

●钣金控制器尺寸图
外形尺寸：160mm×195mm×131 mm 开孔尺寸：155mm×175mm

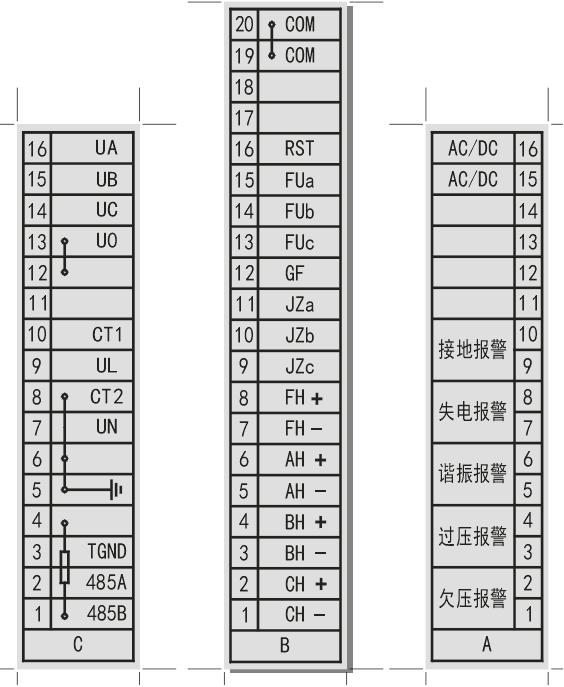

●控制器接线图
|
端子序号 |
定义功能 |
说明 |
|
|
端子A |
A1~A2 |
失压报警（常开） |
|
|
|
A3~A4 |
过压报警（常开） |
|
|
|
A5~A6 |
谐振报警（常开） |
|
|
|
A7~A8 |
失电报警（常闭） |
|
|
|
A9~A10 |
接地报警（常开） |
|
|
|
A11~A16 |
装置电源 |
AC/DC 110`220V |
|
端子B |
B1~B8 |
对应相合分闸信号输出 |
|
|
|
B9~B11 |
合分闸信号反馈接点 |
、 |
|
|
B12 |
隔离刀闸反馈接点 |
|
|
|
B13~B15 |
熔丝熔断反馈接点 |
|
|
|
B16 |
远程复位接口 |
|
|
|
B19~B20 |
B9~B16开关量的公共端 |
|
|
端子C |
C1~C3 |
RS485通讯接口 |
|
|
|
C7、C9 |
零序电压输入口 |
C7为地 |
|
|
C8、C10 |
接地电流互感器输入口 |
|
|
|
B12~B16 |
三相电压输入口 |
C12、C13为地 |
