产品介绍

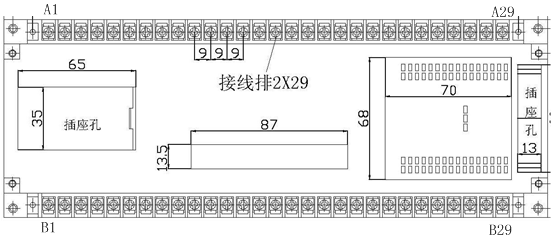

本模块为了满足小电流接地选线装置的跳闸口扩充需求而研制,采用标准导轨安装方式在柜内加装。本模块有22个跳闸继电器,均为常开接点,编号为1~22。模块尺寸为:长300mm、宽110mm、高110mm。

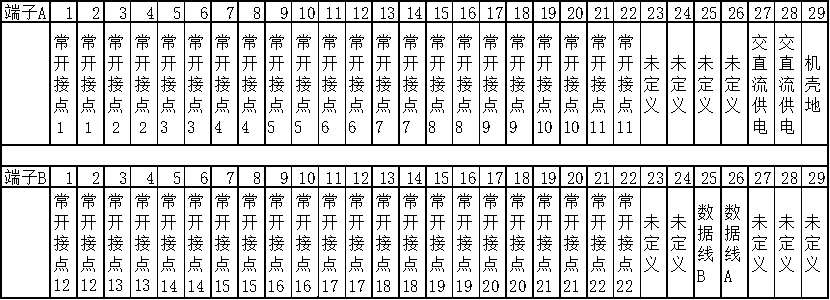

模块端子说明如下:

说明:本模块的数据线B、数据线A(B25、B26)分别跟铝合金选线(XCDX)装置的B10、B11端子连接或者钣金壳体选线(XCSX)的B11、B12端子连接实现跳闸功能。

若跳闸路数超过22路,需要再增加一台该装置,编号为23~40。
