工作原理

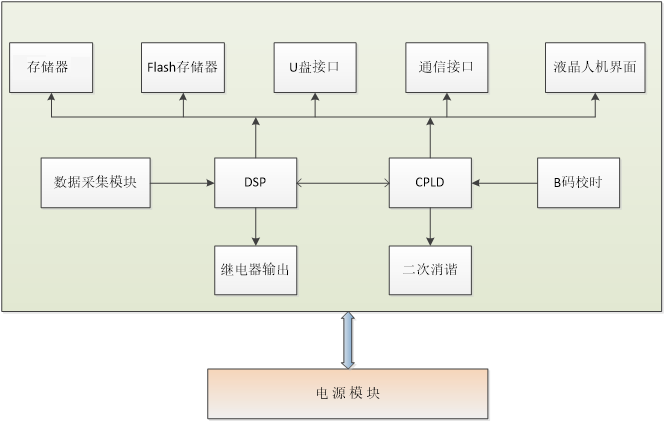

装置由电源模块、DSP系统、CPLD逻辑模块、数据采集模块、存储器、并口FLASH、U盘接口、通讯接口、液晶人机界面，继电器输出等构成。如下图：

产品功能

①运行监测功能

实时显示三相电压和零序电流大小；

②高精度接地选线功能

③系统故障识别功能

④微机谐振功能

⑤数据远传功能

⑥IRIG-B码授时功能

⑦事件记录及故障报警功能

⑧录波及波形分析功能

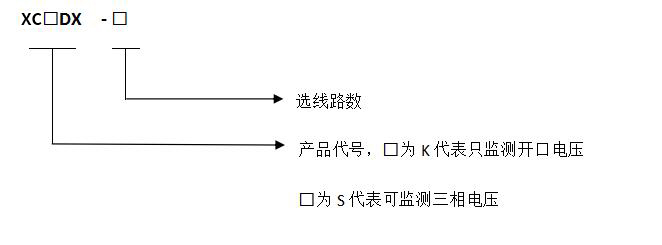

产品型号及选型

技术参数

①工作电源：AC/DC 110~220V，±10％；

②装置功耗：＜30W；

③母线PT二次电压输入范围：额定电压≤交流150V，峰值电压≤交流500V；

④零序电流：选线路数≤60路；额定电流≤交流5A，峰值电流≤交流50A；

⑤母线电压：母线电压≤4段；

⑥继电器接点允许电流：≤10A／AC250V；

⑦故障录波时间长度：400ms；

⑧同RTU和综自站通信方式：硬节点、RS485、以太网、B码对时；

⑨环境温度：－35℃～+70℃；

⑩环境湿度：≤90％；

⑪海拔高度：小于 2000m，特殊情况下可达 4000m；

⑫使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体，安装地点具有防风、防雨和防尘设施。

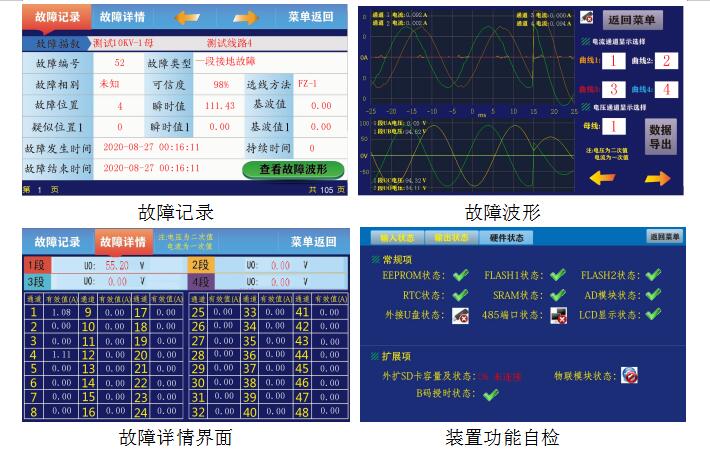

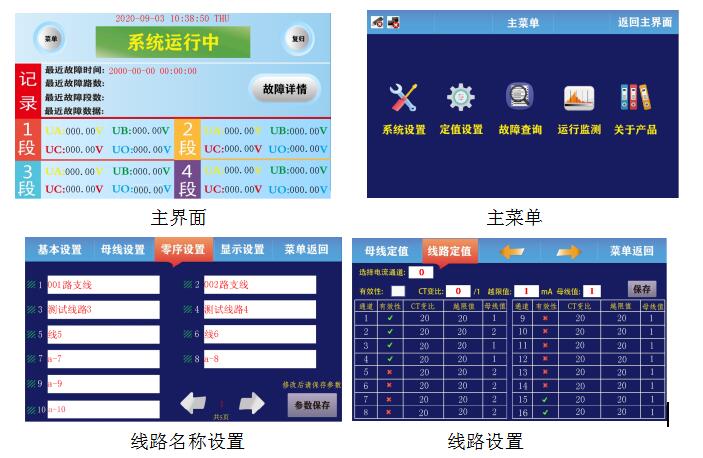

产品部分界面

◆端子接线图及端子定义

外形及开孔尺寸图

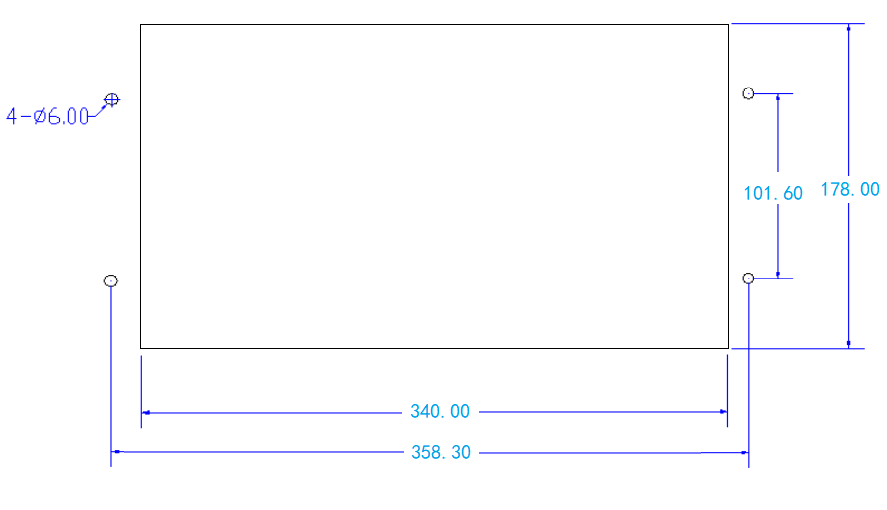

主控单元采用全封闭小4U机箱，嵌入式安装于屏(柜)上。插件为后插导轨式，插紧后上下有锁紧螺丝。机箱安装开孔尺寸图如下:

前面板尺寸为376*180mm，深度261mm（带接线端子）
