产品简介:
电源系列产品按GB18802、1-2002(IEC61643-1)设计,其内部核心元件采用本公司生产的优质芯片/放电间隙,100%通过电压能力、电流能量以及参数异常值的筛选。SPD最大通能量可达200KA(8/20us),承受过电压能力强,残压低,漏流小。脱扣机构灵敏,标准导轨安装(35mm),失效窗口显示,响应速度快,确保安全可靠。
结构特点:
◆电源间隙系列的两个电极分别与L(N)、PE线连接,两个电极之间形成一个电气间隙。电网在不超过点火电压的情况运行时,两个电极之间呈高阻状态,如果电网因雷击或操作过电压使两个电极之间的电压超过点火电压时,间隙被击穿,通过弧光放电将电压能量释放,冲击波过后,电弧将被分为弧片和灭弧室组成的灭弧系统熄灭。恢复到高阻状态,放电间隙完全密封,无电弧外泄

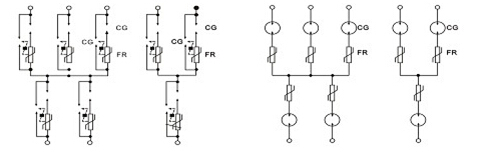

◆BCD系列产品是新一代针对解决目前市场上常用的浪涌保护器以及避雷器的缺点而设计的,具有不可比拟的优势。例图所示,SPD主放电电路由五个带放电间隙(100KA及以上模块采用特制放电间隙,65KA以下采用定制的大能量空气放电管和高能量的金属氧化物的非线性电阻的单元(单项供电系统有三个带放电间隙和高能量的金属氧化物非线性电阻的单元组成。100KA及以上的模块在放电间隙/放电管串联的基础上并联了放电间隙并增加了触发电路,如图所示,图中FR为氧化锌非线性电阻,CG为放电间隙、放电管。
◆地极保护器系列产品通流量大,残压低,内置高性能气体放电管,安全性能高,模块化设计,采用接线端子连接,接线可靠、方便;
◆直流电源系列防雷器采用模块化设计,接线端子连接,安装跟换方便,采用多重保护技术,保护能力强,可靠性能高,通流量大,残压低。
适用范围及产品类型:
◆电源间隙系列适用于变压器低压侧或建筑物低压主配电箱中的等电位连接,对电源第一级的电击或操作引起的过电压进行保护。该系列的产品前端必须串联保险丝,否则在产品放电时,产生的工频续流可能将保护器烧毁。
◆B级系列产品适用于交流50/60HZ,380/420供电系统。可作为建筑物进线的低压总配电系统提供第一级防雷(过电压)保护。
◆C级系列产品适用于交流50/60HZ,220/380供电系统……可作为建筑物内的分配电第二级防雷保护,如高层建筑物的楼层分配电柜,民用建筑的单元分配电柜。
◆D级系列产品适用于交流50/60HZ,220/380供电系统末端用电设备或过电压的保护,如信息网络、智能设备、民用建筑等。
◆地极保护器系列产品主要是用来避免不同接地地网之间产生不同的电位差的危险。当雷电来临时,由于不同的接地地网布放过近时,会有某个地网的地电位瞬间被抬到很高的水平,从而与其他的接地地网之间产生很高的电位差,该电位差可能连接不同地级之间的线路或设备形成的网络,即地电位反击,它对设备及人员的安全存在着巨大的危险,此时需要不同的地网之间安装地级保护器来避免地电位反击的问题。
◆直流电源系列防雷器用于计算机系统、调制解调器、信号控制等不同电压供电线路的设备前端,对直流电源线的雷击或操作过电压引起的过电压进行保护。

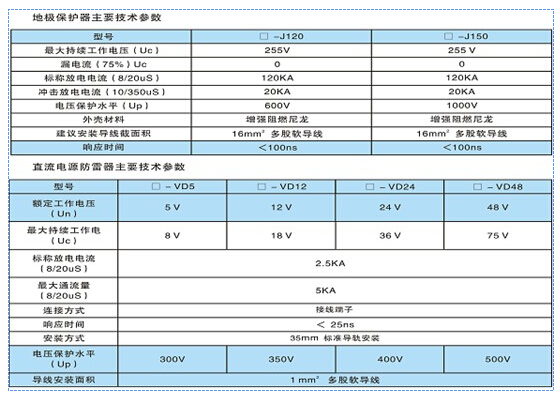

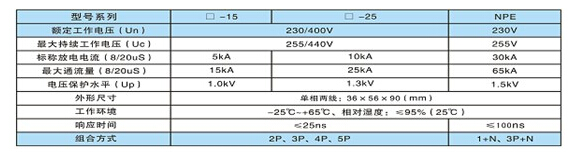

系列参数:
(TBP、BY1、JLSP、 OVR 、WLF、FTY、UBO等系列参数相同 )

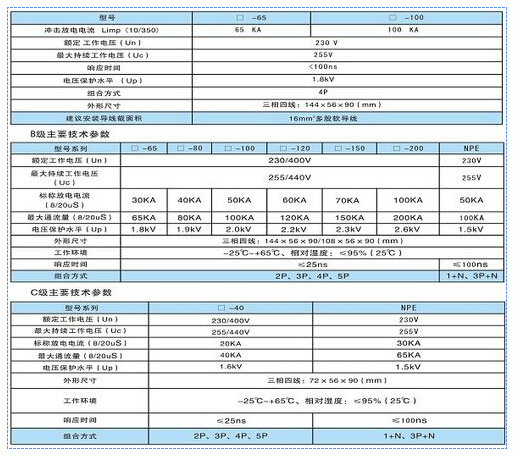

电源间隙保护器主要技术参数
![](/upload/image/2021/05/9860b169adb5af687.jpg)
![](http://www.hfkwdq.com/u/2d203314-8d72-403d-a5bf-b7fc275b7e8b/image/635731845432812500.jpg)

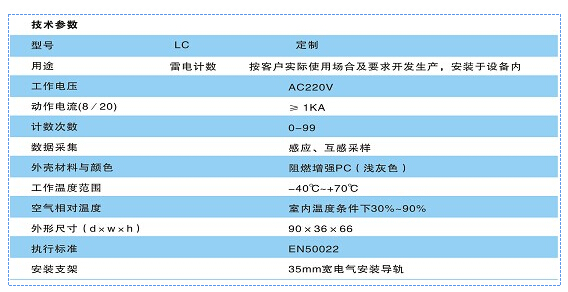

产品特点
宽电流计数(≥1KA)
适用于各种防雷装置的泄流计数
计数准确
![](/upload/image/2021/05/2160b169c86c4f677.jpg)
![](http://www.hfkwdq.com/u/2d203314-8d72-403d-a5bf-b7fc275b7e8b/image/635731845830937500.jpg)
◆有效保护太阳能光伏设施。
专业的雷电浪涌保护装置是太阳能光伏设施可靠运行的基本保证。太阳能光伏设施总是面临着直雷击和感应雷破坏的风险,必须采取必要的设施才能保证其安全、可靠地运行。
◆等电位连接设施的所有金属结构必须相互连接贯通,并且有效实现等电位连接。
◆综合保护
直流线路和交流线路都需要安装保护装置,直流部分可能经受部分雷击电流。所以,必须要考虑安装一级保护(TYPEL,DS60PV)。
◆埋地电缆
如有可能,应将光伏组件阵列和逆变器之间的电缆穿金管埋地,并避免线缆盘绕,减低直流击和感应耦合的风险。
◆安装位置
如果光伏组件阵列和逆变器之间的电缆长度大于30米,应在光伏组件阵列一端加保护装置。
◆其他线路保护
其他线路的保护也同样重要,如电机输入、传感器、探头、数据线路等。
主要技术参数
随着国际能源供应的不断紧张,开发利用新能源成为增强竞争力的基本要求。
目前,风力发电量不到全世界发电总量的1%,随着风力发电技术的不断进步,预计到2020年,他将可提供世界电力的10%,创造170万个就业岗位,并在全世界范围内减少100多亿吨的废气排放。
由于风力发电厂都处于开阔地带,在雷雨天气时候容易受到雷击,风电场的用电设备也会受到感应雷和雷电波的侵害。
根据风电场雷电活动规律,针对风电箱变的技术特点,结合德国phoenex领先的防雷产品和技术,针对地推出对风电箱变防雷和浪涌保护的产品,使箱变及其后续设备即使在雷雨天气也能提供一级的电源保护。

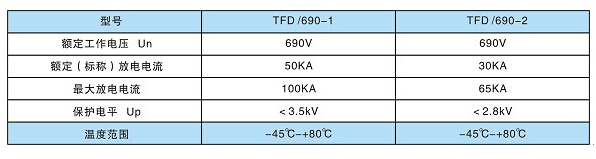

主要技术参数
