产品的适用范围
保护器适用于3-35kV开关柜,本保护器主要用于各种CT绕组二次侧的异常过电压保护。如:差动绕组、过流绕组、测量绕组、母线保护绕组或其他需要过电压保护的地方。
产品功能及特点
●保护器适用于3-35kV开关柜;
●保护器动作后能把电流互感器二次过电压限制到安全水平;
●保护器动作后显示故障回路,方便故障排除;
●保护动作后有接点信号输出,可供外回路引用;
●保护动作后有报警声音提示,提醒用户及时排除故障。
正常漏电流IL20V |
≤1uA |
输入阻抗 |
>100M |
导通电压 |
出厂设定170±10% V |
导通时间 |
2ms |
报警输出接点容量 |
AC220V/5A;DC110V/5A |
保护继电器接点容量 |
AC220V/5A |
动作后长期允许的工作电流 |
40A |
允许的最大冲击电流(峰值) |
400A |
工作电源 |
AC/DC:110-220V,50HZ |
功 耗 |
≤5W |
复方方式 |
手动按钮复位、外部复位可选 |
执行标准 |
GB 1208、IEC834-1 |
抗震性能 |
10-50-10HZ 2g 3min |
工作环境 |
温度:-25℃~+65℃ 湿度:≤95%RH |

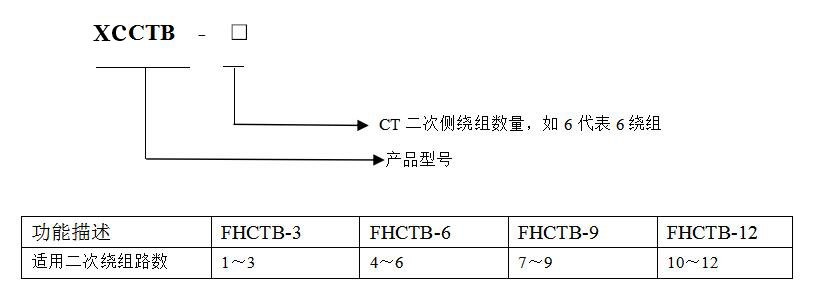

产品型号及选型

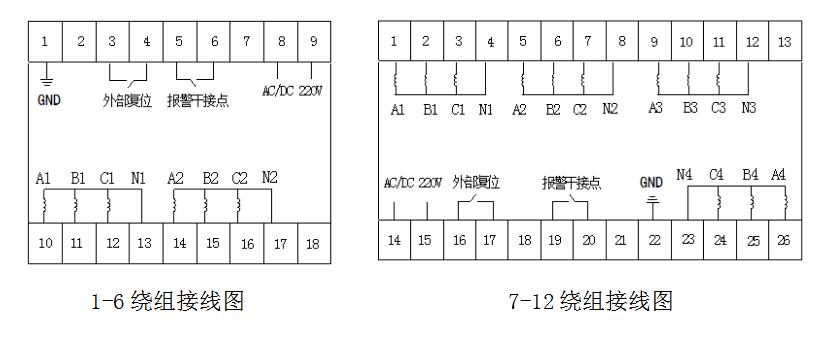

产品外形尺寸及安装方式
1-6绕组:长115*宽90*高40mm; 7-12绕组:长145*宽90*高40mm;
安装方式:导轨式安装。
![](/upload/image/2020/11/745fb75e648c01292.jpg)
